Панель оператора KTP900 Basic PN
HMI Basic Panel
Базовые панели HMI 2-го поколения представляют собой оптимальное решение начального уровня для простых задач визуализации. Устройства, разработанные в среде TIA Portal, обеспечивают совместимость с панелями SIMATIC HMI Comfort и предыдущими базовыми моделями.
Сохраняя высокое качество SIMATIC, оснащены унифицированным программным обеспечением со стандартным набором функций, включая регистрацию аварийных сигналов, управление рецептами, отслеживание тенденций и многоязычную поддержку, причём данный функционал доступен независимо от размера дисплея устройства.
Масштабируемое проектирование
Базовые панели SIMATIC HMI 2-го поколения настраиваются через SIMATIC WinCC (TIA Portal) в базовой версии, которая обеспечивает простое и быстрое создание программы визуализации. Масштабируемая архитектура ПО позволяет начать с компактного решения и при необходимости расширить его, увеличив количество тегов или заменив панели на более производительные модели.
Качественная визуализация

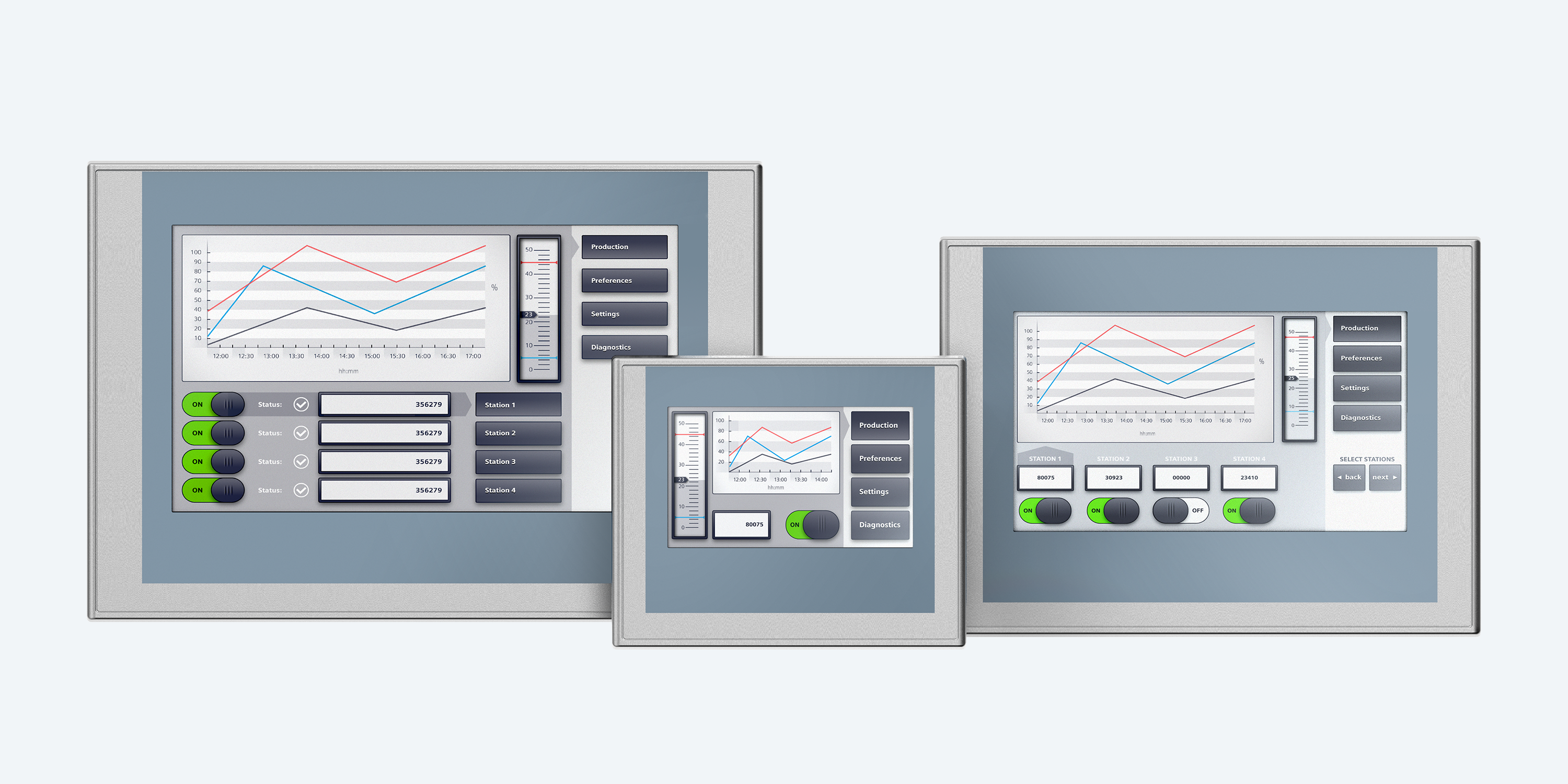

Базовые панели SIMATIC HMI второго поколения представлены моделями с широкоэкранными дисплеями диагональю от 4 до 12 дюймов, поддерживающими как альбомную, так и портретную ориентацию. Устройства оснащены сенсорными экранами высокого разрешения с палитрой 64 000 цветов и регулируемой яркостью до 100%, а также настраиваемыми клавишами для удобной работы.
Современные интерфейсы
USB-интерфейс обеспечивает подключение стандартных периферийных устройств, таких как клавиатура, мышь или сканер штрих-кодов, а также даёт возможность работать с внешними накопителями для сохранения данных.
PROFIBUS и PROFINET обеспечивают совместимость с промышленными контроллерами.
SIPLUS HMI
Специальная версия HMI Basic Panel с усиленной защитой для эксплуатации в суровых условиях. Эти устройства обеспечивают надёжную работу в агрессивной среде, устойчивы к химическим веществам, биологическим воздействиям и механическим повреждениям. Работают в широком температурном диапазоне от -25°C до +70°C, выдерживают конденсат и даже образование льда. Адаптируются к высоте от -1000 до +5000 метров, гарантируя стабильную производительность и защиту инвестиций.
Смотрите также
Вопрос-ответ
Отметки SNK у дискретных выходов и SRC у дискретных входов говорят о нестандартной схеме подключения. В таких модулях используется NPN структура транзистора (или эквивалент). В такой схеме разрыв цепи осуществляется не со стороны "+" а со стороны "-", относительно датчика или нагрузки.
Мы рекомендуем начинать выбор ПЛК с установки среды разработки и конфигурации проекта. В нашем каталоге вы сможете найти выбранное устройство, альтернативные варианты, а также уточнить возможность поставки отсутствующих.
Это ошибка перевода технического термина с немецкого на английский. Изначально P-lesend на немецком означает PNP структуру транзистора на входе. P-lesend и P-schaltend - это PNP, а M-lesend и M-schaltend это NPN, где lesend - вход, а schaltend - выход.
PtP (Point-to-Point) интерфейс — это специализированный последовательный коммуникационный интерфейс Siemens для прямой связи между двумя устройствами, который отличается от обычных интерфейсов типа RS-485 тем, что "из коробки" поддерживает особые протоколы связи: ASCII, 3964®, RK 512. Он работает на скорости до 19.2 Кбит/с в полнодуплексном режиме (RS 422) и до 38.4 Кбит/с в полудуплексном (RS 485), имеет встроенную поддержку протоколов Siemens. Обычный RS-485 является более универсальным решением для многоточечных соединений и требует дополнительной программной настройки протоколов.
