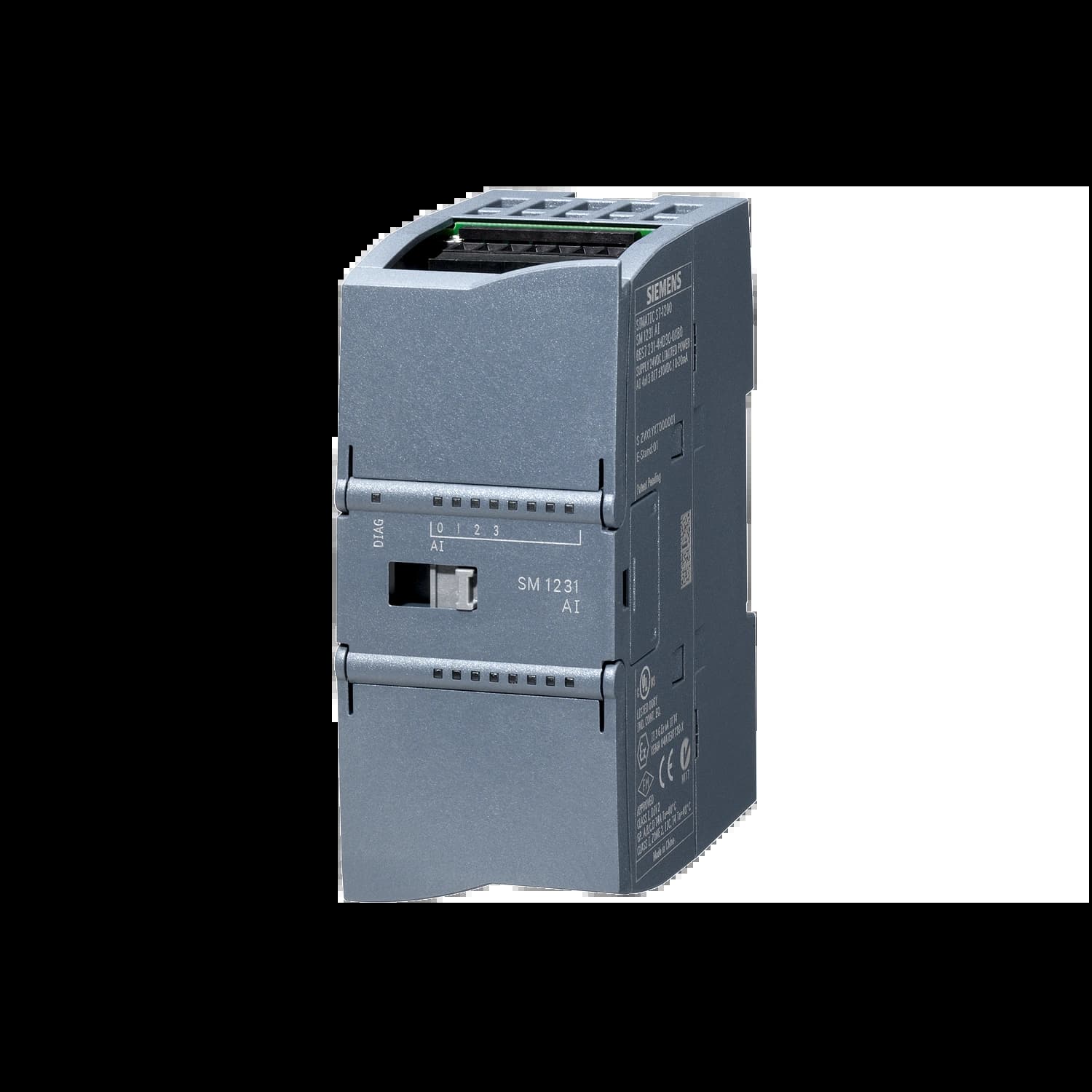

Модуль ввода SM 1231, 4AI TC, 16 бит
Аналоговые модули S7-1200 делятся на три принципиально разные категории, каждая со своей областью применения:
Универсальные модули AI
Работают со стандартизированными аналоговыми сигналами тока и напряжения. Предназначены для подключения датчиков давления, расхода, уровня, положения (потенциометров) с выходами 0/4-20 мА, 0-10 В, ±10 В. Их особенность — высокая плотность каналов (до 8), универсальность настройки каждого канала и гальваническая развязка. Важно: они не измеряют температуру напрямую.
Модули для термосопротивлений RTD
Обеспечивают прямое подключение и измерение сопротивления платиновых (Pt100, Pt1000), медных или никелевых термосопротивлений. Поддерживают 2-, 3- или 4-проводные RTD-датчики. Их ключевые особенности — встроенные источники тока для питания датчика, алгоритмы компенсации сопротивления проводов для 3- и 4-проводных схем и высокая точность (16 бит). Они не работают с сигналами 4-20 мА.
Модули для термопар TC
Предназначены для прямого подключения и измерения микровольтовой термо-ЭДС. К ним подключают термопары стандартных типов (J, K, T, S, N и др.) с обязательным подключением компенсационного провода к встроенной или внешней схеме холодного спая. Особенность модулей — наличие встроенного эталона холодного спая (CJC), автоматический расчет температуры по таблицам НСХ и фильтрация помех. Они требуют аккуратного монтажа из-за низкого уровня полезного сигнала.
Назначение аналоговых модулей ввода (AI)
Аналоговые модули ввода служат интерфейсом между контроллером SIMATIC S7-1200 и первичными измерительными преобразователями, работающими с непрерывными сигналами. Их основная функция — точное преобразование аналоговых токовых или напряженческих сигналов от датчиков в цифровые значения, пригодные для обработки в программе управления технологическим процессом.
Архитектура и принцип работы
Все модули AI построены на единой архитектурной платформе и интегрируются в систему через встроенную backplane-шину контроллера. Конфигурация каждого модуля выполняется программно в среде TIA Portal, где для каждого канала задаётся тип сигнала, диапазон измерения и параметры фильтрации. Программный доступ к данным осуществляется через периферийные адреса ввода (PIW) или структурированные теги.
Общие технические принципы и ограничения
Разрешение и точность: Различается от 13 бит (для универсальных AI) до 16 бит (для RTD/TC).
Время преобразования: Зависит от типа модуля и количества каналов, может быть критично для быстрых процессов.
Питание датчиков: Универсальные AI-модули, как правило, не питают датчики, в отличие от RTD/TC модулей, которые обеспечивают измерительный ток или компенсацию холодного спая.
Конфигурация: Все модули настраиваются в TIA Portal, но параметры настройки (тип сигнала, тип датчика, диапазон) специфичны для каждой категории.
О серии SIMATIC S7-1200
Смотрите также
Вопрос-ответ
Отметки SNK у дискретных выходов и SRC у дискретных входов говорят о нестандартной схеме подключения. В таких модулях используется NPN структура транзистора (или эквивалент). В такой схеме разрыв цепи осуществляется не со стороны "+" а со стороны "-", относительно датчика или нагрузки.
Мы рекомендуем начинать выбор ПЛК с установки среды разработки и конфигурации проекта. В нашем каталоге вы сможете найти выбранное устройство, альтернативные варианты, а также уточнить возможность поставки отсутствующих.
Это ошибка перевода технического термина с немецкого на английский. Изначально P-lesend на немецком означает PNP структуру транзистора на входе. P-lesend и P-schaltend - это PNP, а M-lesend и M-schaltend это NPN, где lesend - вход, а schaltend - выход.
PtP (Point-to-Point) интерфейс — это специализированный последовательный коммуникационный интерфейс Siemens для прямой связи между двумя устройствами, который отличается от обычных интерфейсов типа RS-485 тем, что "из коробки" поддерживает особые протоколы связи: ASCII, 3964®, RK 512. Он работает на скорости до 19.2 Кбит/с в полнодуплексном режиме (RS 422) и до 38.4 Кбит/с в полудуплексном (RS 485), имеет встроенную поддержку протоколов Siemens. Обычный RS-485 является более универсальным решением для многоточечных соединений и требует дополнительной программной настройки протоколов.
