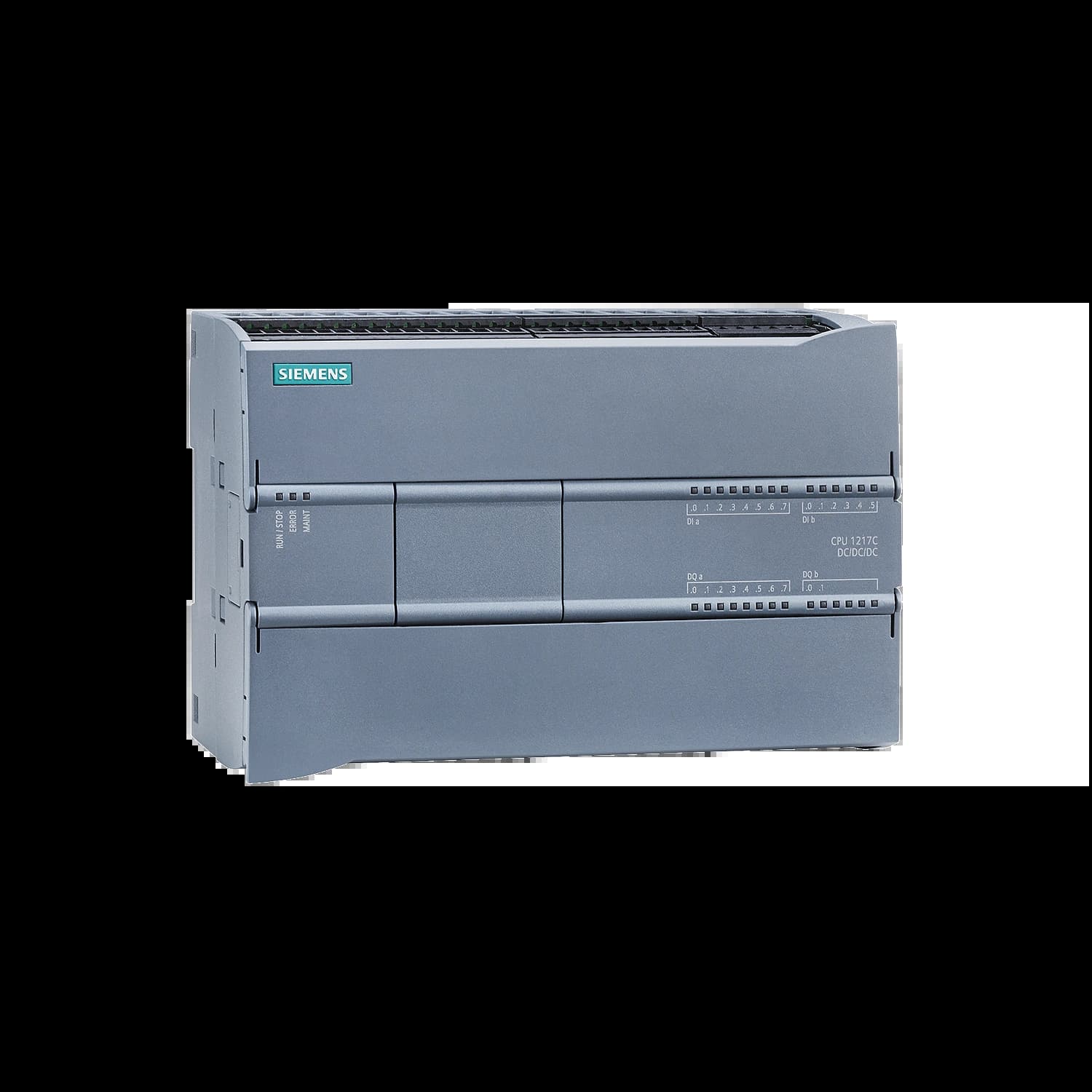

Simatic S7-1200 Центральный процессор CPU 1217C DC/DC/DC, 14DI/10DQ/2AI/2AQ

Коммуникационные

возможности

Гибкая модульная архитектура

Любой контроллер SIMATIC S7-1200 поддерживает установку до трех коммуникационных модулей, что обеспечивает масштабируемость системы под конкретные задачи проекта. Модули RS485 и RS232 обеспечивают надежную point-to-point связь с внешними устройствами.

Поддержка
промышленных протоколов

Коммуникационные модули поддерживают широкую функциональность конфигурирования и программирования. Библиотека STEP 7 Basic включает протокол USS для связи с приводами Siemens, а также Modbus RTU (режимы master и slave) для интеграции с оборудованием сторонних производителей.

PROFIBUS интеграция

Модуль CM1243-5 как PROFIBUS Master позволяет подключать до 16 ведомых устройств. Модуль CM1242-5 в режиме PROFIBUS Slave обеспечивает интеграцию контроллера в существующие системы автоматизации с ведущим устройством PROFIBUS.

Удаленный мониторинг
и управление

Специализированный коммуникационный модуль CP 1242-7 открывает возможности для мониторинга и управления распределенными системами на базе SIMATIC S7-1200 через интернет и мобильную связь, обеспечивая точку доступа к удаленным объектам.

Архитектура памяти
и хранение данных

Контроллеры обладают интегрированной рабочей памятью объемом до 250 КБ, которая гибко распределяется между хранением пользовательской программы и данных. Дополнительно предусмотрено 4 МБ загрузочной памяти и 14 КБ энергонезависимой памяти для критически важных параметров.

Использование опциональной SIMATIC Memory Card предоставляет расширенные возможности: перенос программ между различными контроллерами, хранение файлов и обновление firmware, что упрощает обслуживание и модернизацию.

Сетевые интерфейсы
и промышленные сети

Встроенный интерфейс PROFINET

Контроллеры оснащены портами Ethernet с автоматическим определением перекрещивания (auto-MDI-X), работающими на скорости 10/100 Мбит/с. Интерфейс поддерживает множество протоколов включая TCP/IP native, ISO on TCP, OPC UA и собственный S7 протокол, обеспечивая до 15 одновременных Ethernet подключений.

Функциональность
PROFINET IO контроллера

В роли PROFINET IO контроллера S7-1200 позволяет подключать широкий спектр периферийных устройств: от распределенных модулей ввода-вывода ET200 до современных приводов SINAMICS с PROFINET интерфейсом. Это позволяет создавать гибкие распределенные системы автоматизации с единой точкой управления.

Открытые Ethernet протоколы

Поддержка стандартных Ethernet протоколов обеспечивает простую интеграцию с оборудованием сторонних производителей, расширяя возможности системы и снижая стоимость внедрения за счет использования стандартизированных решений.

Масштабируемость и

расширяемость системы

Сигнальные платы расширения

Все модели CPU поддерживают установку одной сигнальной платы расширения, которая увеличивает количество дискретных или аналоговых сигналов без изменения монтажных размеров шкафа управления, что особенно важно при модернизации существующих систем.

Модули ввода-вывода

Старшая модель CPU 1217C поддерживает подключение до 8 модулей цифрового или аналогового ввода-вывода, обеспечивая создание сложных распределенных систем с большим количеством сигналов. Модульная архитектура позволяет постепенно наращивать функциональность системы в соответствии с развитием технологического процесса.

Встроенные
технологические функции

Высокоскоростные счетчики

Контроллеры оснащены шестью высокоскоростными счетчиками, которые в однофазном режиме работают на частоте до 100 кГц, а в двухфазном режиме A/B - до 80 кГц. Это позволяет эффективно решать задачи подсчета импульсов, измерения частоты и позиционирования в системах управления движением.

Быстрые выходы
для управления движением

Четыре высокоскоростных выхода с частотой до 100 кГц поддерживают два режима работы: генерацию импульсов (PTO) для управления сервоприводами, и широтно-импульсную модуляцию (ШИМ) для регулирования скорости двигателей и управления мощностью нагревателей.

ПИД-регулирование

Встроенные 16 контуров ПИД-регулирования с функцией автоматической настройки (auto-tune) предназначены для реализации базовых систем управления технологическими процессами. Интуитивная конфигурация и настройка через TIA Portal значительно сокращает время программирования.

Простота использования
и интеграции

Модульная конструкция контроллеров SIMATIC S7-1200 сочетает простоту использования с широкими функциональными возможностями. Единая среда программирования TIA Portal, понятная структура проекта и обширные библиотеки стандартных функций значительно ускоряют процесс разработки и отладки приложений автоматизации.

Широкая совместимость с оборудованием Siemens и сторонних производителей, поддержка стандартных промышленных протоколов и гибкая архитектура делают S7-1200 оптимальным решением для широкого спектра задач - от простых систем управления до сложных распределенных комплексов с интеграцией в верхний уровень АСУ ТП.
