Преобразователь частоты SINAMICS V20 1.1 кВт 380В Modbus-RTU c ЭМС фильтром C3

6SL3210-5BE21-1CV0_Преобразователь частоты SINAMICS V20 1.1 кВт 380В Modbus-RTU c ЭМС фильтром C3_1
6SL3210-5BE21-1CV0_Преобразователь частоты SINAMICS V20 1.1 кВт 380В Modbus-RTU c ЭМС фильтром C3_1
Особенности
С ЭМС фильтром C3
Встроенные интерфейсы связи
Modbus RTU
Питание
3×380В AC
Мощность двигателя
1.1 кВт
Типоразмер
FSA
Перегрузочная способность
150%
Выходное напряжение
3×380В AC
Преобразователь частоты SINAMICS V20, 1.1кВт, перегрузочная способность 150% In в течении 60с, трёхфазный 380…480В -15/+10% 47…63Гц, со встроенным фильтром C3. Встроенные входы-выходы: 4DI, 2DO, 2AI, 1AO. Интерфейс: USS/MODBUS RTU. Встроенная панель BOP, защита: IP20/UL, типоразмер: FSA
Цена по запросу
Артикул:
Серия:
SINAMICS, V20
Производитель:
Siemens
Каталоги
Преобразователи SINAMICS V20, G120, G120C, S110 2018 РУС.pdf
Скачать

Другие товары

SINAMICS V20

Бюджетный п Siemens для простых задач управления асинхронными двигателями (0.12-30 кВт), предлагающий базовые функции регулировки скорости, встроенную защиту и энергосбережение (AEO), преимущественно применяемый в насосах, вентиляторах и конвейерах. В отличие от продвинутых моделей, он имеет упрощённую конструкцию и отличается низкой стоимостью и лёгкостью настройки через панель оператора

Минимизация расходов

Преобразователь использует метод управления с автоматическим уменьшением потока для оптимизации энергопотребления. Кроме этого, он отображает текущий расход энергии и предлагает множество других интегрированных функций энергосбережения.

4-режима управления

FCC — векторное управление

Frequency Current Control — векторное управление без датчика обратной связи, обеспечивает точное регулирование момента и скорости двигателя за счет анализа тока и напряжения статора

U/f — базовое управление

Напряжение пропорционально частоте для поддержания магнитного потока двигателя, применяется в насосах, вентиляторах и конвейерах при постоянной нагрузке

U²/f — квадратичный закон

Для центробежных насосов и вентиляторов, позволяет экономить до 90% энергии или до 10–30% по сравнению с U/f за счёт точного соответствия нагрузки и момента

U/f многоточечный режим

Позволяет задавать произвольную зависимость напряжения от частоты через несколько точек настройки, адаптируя управление двигателем под нелинейные нагрузки

Принадлежности
1. SINAMICS V20 Smart Access
Беспроводной ввод в эксплуатацию, управление и диагностика с мобильного устройства или ноутбука при помощи модуля веб-сервера
2. SINAMICS V20 BOP
Функции, аналогичные встроенной базовой панели оператора BOP с возможностью удаленного монтажа и защитой IP54
3. Интерфейс SINAMICS V20 BOP
Карта расширения для подключения выносной панели BOP. Разъём RJ45, совместимый с обычными кабелями
4. Стандартный сетевой кабель
Кабель не входит в объем поставки. Вы можете использовать любой стандартный сетевой кабель со стандартным разъемом RJ45
5. Устройство загрузки параметров SINAMICS V20
Позволяет записывать до 100 наборов параметров с настройками параметров с карты памяти в преобразователь либо сохранять их из преобразователя на карту памяти. Подключение преобразователя к сетевому питанию не требуется
SD-карта SINAMICS
Карта памяти, 512 Мб. Поддерживаются стандартные SD-карты объемом до 32 Гб
7. Модуль расширения ввода-вывода SINAMICS V20
Расширение преобразователей 400 В двумя цифровыми входами и двумя цифровыми выходами (релейными выходами)
8. Сетевой фильтр
Улучшенные характеристики ЭМС
9. Сетевой дроссель
Уменьшение гармонических токов, повышение коэффициента мощности
10. Модуль торможения SINAMICS V20
Для ПЧ типоразмера FSAA, FSAB, FSAC, FSA, FSB и FSC. Блок торможения уже интегрирован в типоразмерах FSD и FSE
11. Тормозной резистор
Рассеивает энергию рекуперации в виде тепла. Настройка рабочего цикла по умолчанию: 5 %
12. Выходной дроссель
Для кабеля двигателя увеличенной длины • 230 В, 1 AC: 200 м (экранированный и неэкранированный) • 400 В, 3 AC: - для размеров рамы от FSA до FSD: 150 м (экранированный и неэкранированный) - для размера рамы FSE: 200/300 м (экранированный/неэкранированный)
13. Комплект подключения экрана
Соединение экрана и разгрузка натяжения
14. Стандартный предохранитель
Рекомендуемый предохранитель в соответствии со стандартом IEC/UL
15. Силовой выключатель
Рекомендуемый силовой выключатель в соответствии со стандартом IEC/UL

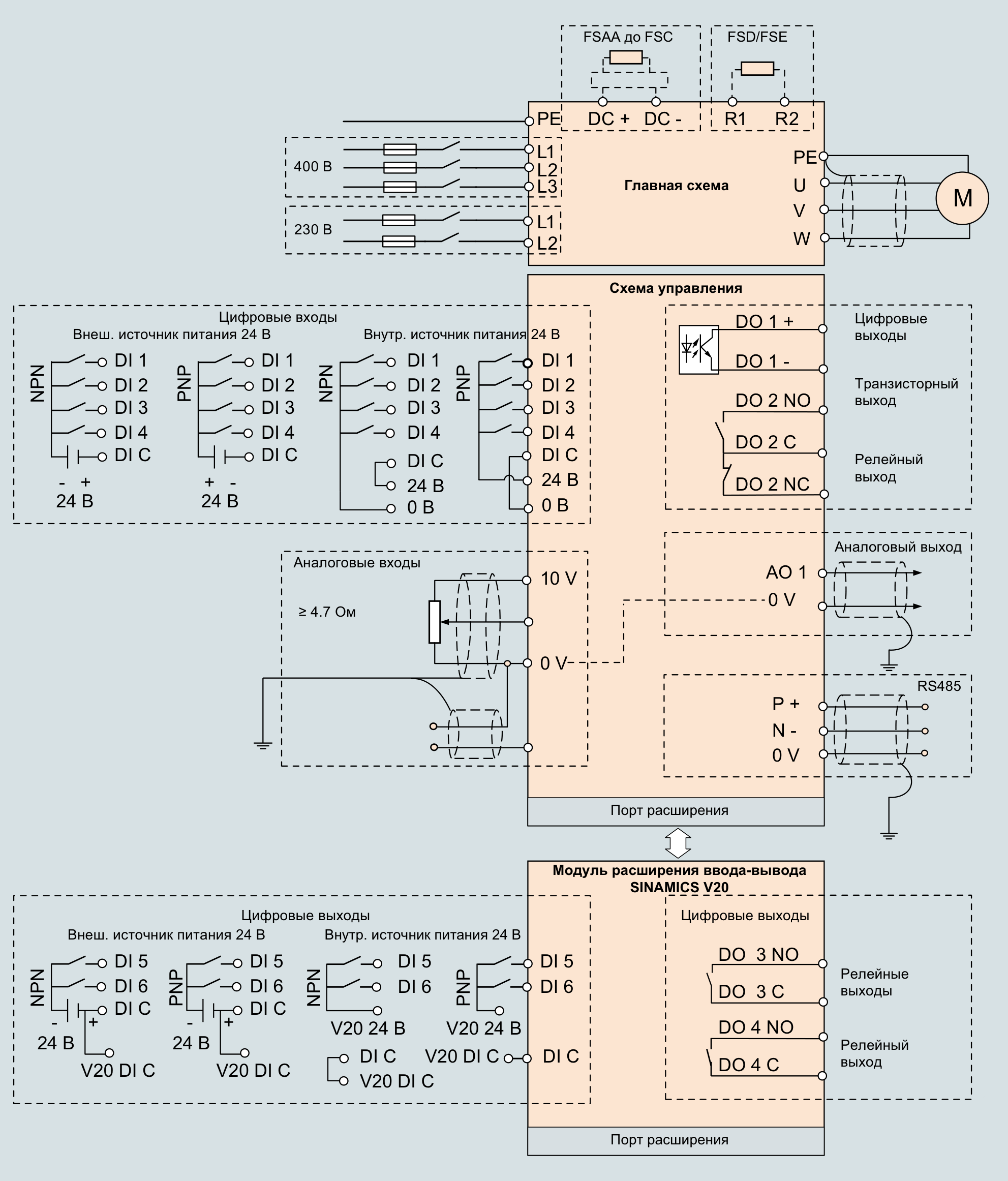

Примеры подключения SINAMICS V20

Функции

Макросы подключения
и применения
Задают группы параметров для упрощения ввода в эксплуатацию
• Макросы подключения для подключений
• Макросы применения для вариантов применения
Режим поддержания
работы
Настройка одного параметра для режима, поддерживающего вращение двигателя, включает следующее:
• Контроллер Vdc_max
• Кинетическая буферизация
• Перезапуск после сбоя
• Подхват на ходу
• Отключает сигнализации и т.д.
Автоматический
перезапуск
Автоматический перезапуск привода при восстановлении питания после сбоя. Все неисправности автоматически квитируются, и привод снова включается
Подхват на ходу
Позволяет подключать преобразователь к вращающемуся двигателю
Мониторинг потребления энергии
Отображение базовой оценки экономии энергии или денежных средств по сравнению с двигателем, работающим напрямую от сети
Адаптация к частоте 50/60 Гц
Простой выбор работы от 50 Гц (Европа, Азия) / 60 Гц (США)
V/f и V2/f
V/f: идеально подходит почти для любого применения, когда требуется изменять скорость асинхронных двигателей
V2/f: подходит для нагрузок с квадратичными кривыми, например для турбоагрегатов, таких как насосы и вентиляторы
FCC
Управление потокосцеплением двигателя для повышения эффективности
Программируемые координаты V/f
Свободная настройка характеристик V/f — например, режимов крутящего момента синхронного двигателя
Толчковый режим
Перемещение двигателя для проверки направления вращения или перемещение нагрузки в определенное положение. После выбора толчкового режима на панели BOP нажатие кнопки «пуск» на панели BOP разгоняет двигатель до частоты толчкового режима. Отпускание кнопки «пуск» останавливает двигатель
Торможение постоянным током
Останов двигателя, который работает с постоянной скоростью и останавливается только на длительное время (центрифуги, пилы, шлифовальные машины и конвейеры)
Управление механическим тормозом
Механический тормоз двигателя исключает его нежелательное вращение, когда преобразователь отключен. Для управления внешним стопорным тормозом двигателя в преобразователе предусмотрена внутренняя логика
USS
Универсальный протокол последовательного интерфейса
Modbus RTU
Обмен данными Modbus RTU реализован через соединение RS485
Режим сверхвысокого момента
Форсирование крутящего момента для применения с высокой инерцией пуска
Режим ударного пуска
Серия импульсов крутящего момента при пуске для запуска тяжелых или «заклинивших» нагрузок
Режим очистки загрязнений
Функция с многократным реверсом для очистки забитых насосов
Простое меню параметров
Удобный выбор отображаемых значений, редактирования параметров, настройки преобразователя на внутренней или внешней панели ВОР
Текстовое меню настройки
Номер параметра отображается в сокращенном текстовом виде на 7-разрядном светодиодном дисплее
Масштабирование индикации частоты двигателя
Номер параметра отображается в сокращенном текстовом виде на 7-разрядном светодиодном дисплее
ПИД-регулятор
Встроенный ПИД-регулятор с функцией автонастройки
Режим ECO
Экономичный режим — поиск наиболее эффективной номинальной точки
Режим спячки
Интеллектуальный режим экономии в неактивном состоянии
Кинетическая буферизация
(контроллер Vdc_min)
Удержание минимального напряжения постоянного тока за счет энергии рекуперации для бесперебойной работы
Контроллер Vdc_max
Автоматическое изменение времени торможения
Контроллер Imax
Автоматическое изменение времени ускорения в целях исключения превышения по току
Адаптация параметров по умолчанию
Клиенты и OEM-производители могут задать специальные «постоянные» значения по умолчанию, которые можно удалить только в особом режиме
Состояние преобразователя
при отказе
Запись отказа вместе с рабочими данными
• Код отказа
• Уставка привода
• Состояние привода
• Напряжение звена постоянного тока
• Выходной ток
• Выходное напряжение
Список измененных параметров
После активации этого фильтра в списке отображаются только параметры, измененные пользователем
Мониторинг крутящего момента нагрузки
Измерение крутящего момента нагрузки для обнаружения неисправности механического соединения между двигателем и машиной, перегрузки, блокировки двигателя, работы без нагрузки, например при обрыве клинового ремня вентилятора или заклинивании приводимой машины
Обнаружение
обрыва фазы
Обнаружение обрыва фазы и защита
Защита от кавитации
Защита насосов от повреждения в результате кавитации
Защита от конденсата
Автоматическая подача постоянного тока на двигатель для защиты от образования конденсата
Защита от замерзания
Автоматическое вращение двигателя, чтобы исключить замерзание жидких сред при падении температуры ниже ноля, например при последовательно соединенных насосах в одной системе
Ступенчатое подключение двигателей
Автоматическое управление и ступенчатое подключение нескольких двигателей
Мультинасосное управление
Управление несколькими насосами (до четырех) от одного преобразователя частоты с помощью дополнительного модуля расширения ввода-вывода SINAMICS V20
Настраиваемая двойная рампа
Возможность переключения между рампами для специальных вариантов применения
Программируемая уставка фиксированной частоты
Возможность настройки 16 фиксированных частот, которые включаются через цифровые входы или коммуникационное соединение
Наборы данных привода (Drive data sets — DDS)
Три набора параметров для двигателя и нагрузки. Пользователь может выбирать набор параметров в зависимости от двигателей и применения
Командные наборы данных (Command data sets — CDS)
Три набора параметров для уставок и команд. Пользователь может выбирать набор параметров в зависимости от системы управления
Гибкое добавочное напряжение
Увеличение выходного напряжения для компенсации омических потерь или повышения выходного крутящего момента
Пропуск частотного диапазона
Определение от одной до четырех частот для защиты от механического резонанса и подавление частот в настраиваемом частотном диапазоне пропуска
2-/3-проводное управление
Широкий спектр вариантов настройки специально предусмотрен для эмуляции методов управления со стороны установки или системы, если преобразователь интегрируется в текущее применение
